Технические характеристики

Отдельностоящий пресс, устонавливаемый после тоннельной машины

Автоматическая синхронизация с циклом тоннельной машины
Высокая степень отжима
Благоприятные санитарно-гигиенические условия
Компактаная конструкция для экономии пространства
Высокая уровень защиты от коррозии
Высокая гибкость и надежность
Бережная обработка белья
Вес обрабатываемых партий: 25 кг, 36 кг, 50 кг 72 кг, 90 кг
Давление на белье:
- SEP 25 и 36 Compact - 32 бар
- SEP 36 - 28 / 37 / 51 бар
- SEP 50 - 28 / 37 / 51 бар
- SEP 72 - 37 / 51 бар
- SEP 90 - 37 / 51 / 57 бар
Корзина пресса и дренажная плита из нержавеющей стали
Оснащен новой системой Top-Drain с герметичным сливом
С увеличенными дренажными отверстиями для лучшего водоотделения
Версия Speed-Extract для более низкой остаточной влажности и сокращения времени цикла

Прессы "SENKING"

однокамерные прессы
рассчитаны на установку в непосредственной близости от тоннельной стиральной машины
работа пресса согласована с рабочим циклом тоннельной стиральной машины

Для партий белья весом:

25 кг, 36 кг, 50 кг, 72 кг, 90 кг

Конечное давление на изделия:

Стандартные модификации:

SEP 25 и SEP 36 Compact – 32 бар
SEP 36 и SEP 50 – 28 бар
SEP 72 и SEP 90 – 37 бар

Особые модификации:

SEP 36 и SEP 50 MD (средний уровень давления) – 37 бар
SEP 36, 50, 72, 90 HP (высокий уровень давления) – 51 бар
SEP 90 SHP (очень высокий уровень давления) – 57 бар

Эксплуатация:

•     Белье прямо из тоннельной стиральной машины соскальзывает по желобу в контейнер гидравлического пресса.
•     Прессующая подушка, оснащенная гидроприводом, опускается в контейнер.
•     Начинается процесс водоизвлечения, выполняемый по указанной программе.

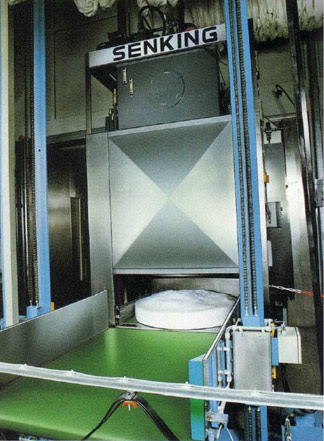

•     В конце рабочего цикла прессующая подушка и контейнер поднимаются, отжатое белье в виде брикета отделяется от подушки.
•     Спрессованный брикет белья сталкивается на установленный рядом обособленный ленточный конвейер. Эту операцию выполняет сбрасыватель, оснащенный цепным приводом.

Конструкция/дизайн:

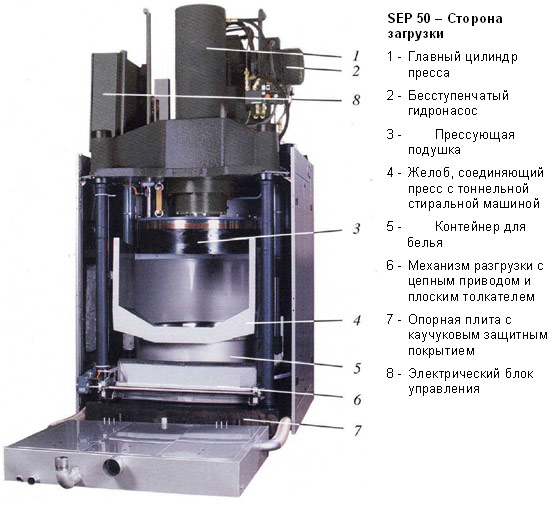

press21 •     Верхняя часть пресса и прижимная плита изготовлены из чугуна.
•     Опорная плита сделана из стали с каучуковым защитным покрытием.
•     Верхняя часть пресса крепится к станине на четырех жестких стойках.
•    Контейнер для белья выполнен из нержавеющей стали.

Гидравлическая система оснащена насосом с возможностью плавной регулировки давления.

• Дренажная плита изготовлена из нержавеющей стали.
• В опорной плите предусмотрен один дренажный канал, по которому вода сливается в изолированный бак из нержавеющей стали.

Прессующая подушка

• Представляет собой оболочку из особого износостойкого каучука, наполненную водой.
• Прижимная поверхность имеет вогнутую форму.

Защита поверхностей от повреждения при контакте с различными предметами

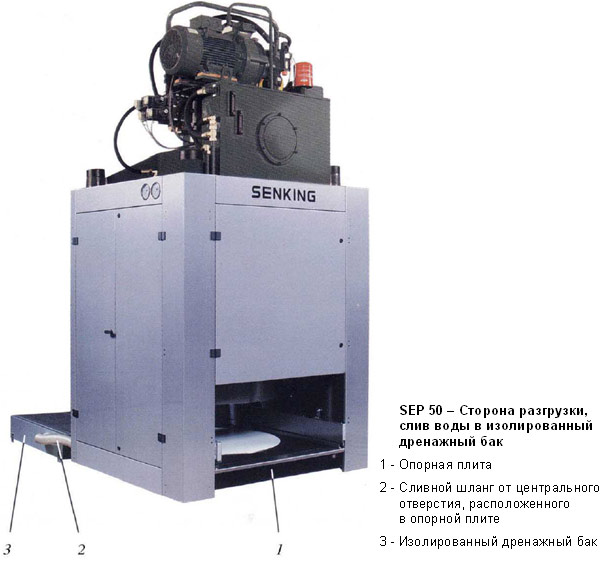

press31 •     Опорная плита и ползун пресса имеют каучуковое защитное покрытие.
•     Стойки защищены резиновыми рукавами
•     Для защиты от повреждения гаек, фиксирующих стойки, на них установлены резиновые колпаки.
•     Остальные детали изготовлены из пластмассы или из стали с двойным защитным покрытием.
•     Сбрасыватель оснащен цепным приводом и плоским толкателем из нержавеющей стали
•     Наружные панели изготовлены из нержавеющей стали

Технические характеристики

		SEP 25	SEP 36 k	SEP 36	SEP 36 MP	SEP 36 HP	SEP 50	SEP 50 MP	SEP 50 HP	SEP 72 MP	SEP 72 HP	SEP 90 MP	SEP 90 HP	SEP 90 SHP
	Давление [бар]	32	32	28	37	51	28	37	51	37	51	37	51	57
		[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]
A	Длина	1325	1325	1610	1610	1800	1610	1610	1800	1610	1800	1610	1800	2250
B	Ширина	1325	1325	1610	1610	1800	1610	1610	1800	1610	1800	1610	1800	2200
C	Высота	2755	3255	3407	3427	3420	3407	3427	3420	4210	4113	4527	4585	3980
D	Прямой слив	680	680	800	800	800	800	800	900	800	900	800	900	1150
E	Расстояние от SEP до опорной рамы машины P…	950	1120	1120	1120	1120	1120	1120	1120	1120	1120	1300	1300	1400
F	Смещение осей пресса SEP и машины P…	60	0	90	90	90	90	90	90	90	90	90	90	140
G	Ширина - P...	1850	1900	1900	1900	1900	2000	2000	2000	2350	2350	2480	2480	2480
H	Высота разгрузки брикета отжатого белья	240	240	259	259	259	259	259	259	259	259	259	259	350
I	Высота наружных панелей пресса	1760	2000	2055	2055	2055	2055	2055	2075	2410	2395	2650	2650	2380
J	Высота от пола до оси вращения машины	1545	1845	1745	1745	1745	1830	1830	1830	2130	2130	2310	2310	2260
K	Высота ножек машины.	80	240	140	140	140	140	140	140	350	350	500	500	300
L	Диаметр барабана машины	1277	1430	1430	1430	1430	1600	1600	1600	1770	1770	1900	1900	1900

Технические данные		SEP 25	SEP 36 Compact	SEP 36	SEP 50	SEP 72	SEP 90	SEP 90 SHP
Загрузка белья (сухой вес) 1)	кг	25	36	36	50	72	90	90
Минимальная длительность цикла	с	90	110	90 (90)	90 (90)	90 (110)	90 (110)	80
Диаметр брикета белья	мм	725	725	1005	1005	1005	1005	1300
Давление пресса:
В каждой программе предусмотрена возможность выбора величины наращивания давления
конечное давление в гидросистеме, макс.	бар	320	320	320	320	320	320	320
конечное давление на белье, макс. Стандарт. модификации	бар	32	32	28	28	-	-	-
Модификации MP	бар	-	-	37	37	37	37	-
Модификации HP/SHP	бар	-	-	51	51	51	51	57
Электрические параметры:
Подключенная нагрузка	кВт	8	8	14	14(21)	18(25)	22 (38)	38
Потребление прибл.	кВт/ч	2,9-3,6	2,9-3,6	4,6-5,5	4,6-5,5	6-7,2	8,5-10,3	12-14,6
				(7,8-9,4)	(7,8-9,4)	(8,5-10,3)	(12-14,6)
Подвод воды для охлаждения рабочей жидкости гидросистемы:
Потребление прибл. - нет дополнительного потребления воды,. т.к. она подводится в тоннельную стиральную машину - это стандартные данные, приведенные для случая подключения пресса к тоннельной стиральной машине SENKING	л/ч	80	80	80 (150)	80 (150)	80 (150)	80 (150)	80 (150)
соединительный штуцер, диаметр	DN	15	15	15	15	15	15	15
Габаритные размеры:
длина	мм	1325	1325	1610	1610	1610	1610	2250
				(1800)	(1800)	(1800)	(1800)
ширина	мм	1325	1325	1610	1610	1610	1610	2200
				(1800)	(1800)	(1800)	(1800)
высота Стандартные модификации	мм	2755	3255	3407	3407	-	-	-
Модификации MP	мм	-	-	3427	3427	4210	4700	-
Модификации HP/SHP	мм	-	-	3420	3420	4113	4740	3980
Вес нетто, порожний прибл.	кг	4100	4400	7300	7300	8000	9000	22000
				(9200)	(11000}	(12200)	(13500)
Вес при работе прибл.	кг	4300	4650	7500	7600	8450	9500	22700
				(9400)	(11300)	(12650)	(14000)
Теплоотдача в окружающую среду прибл.	кВт	2	2	4	4	4	4	5
Уровень шума (по стандарту DIN) прибл.	дБ (A)	73	73	76	76	76	76	76
1) Для изделий с низким соотношением веса к объему (в частности, для смесовых тканей из хлопка и полиэстера) рекомендуется снижать загрузку на 10-15%.
В круглых скобках приведены значения параметров для прессов с давлением 51 бар.
